广安SF6气体泄漏监测与报警装置诚信立足

广安SF6微水测试仪可选无线报警功能可选有毒气体（如CO、CH4、H2S）的含量监测可选外部输入信号接口，输入信号可来自烟雾探头、门磁开关等可选输出接口，实现自动119火灾报警、启/停除湿机、电控门等众多智能化控制功能可选数字式SF6密度继电器结合组网，组成的SF6气体泄漏监控系统可选远程网络进行监控系统运行状态，直接控制主机或变送器的运行本产品国内某厂家国内某厂家德国某厂家原理声波测速法卤素传感器放电法声波测速法SF6定量测量是否否否报警判别方法测量结果与设定的阈值比较判别，同时可趋势分析定性判别定性判别定性判别SF6报警点200~1000ppmv间设置1000ppmv出厂设置不能改变1000ppmv，出厂设置不能改变20000ppmv氧气测量包含包含包含不包含，另配SF6测量精度引用误差±5％FS不详不详±5％FS重复性误差10MΩ抗电强度 外壳与电源间：＞2000V电磁兼容特性：快速瞬变脉冲群 GB/T17626.4-1999 3级雷击（浪涌） GB/T17626.5-1999 3级

<广安>天正华意电气设备有限公司
广安SF6气体泄漏监测与报警装置诚信立足

广安SF6微水测试仪典型安装SF6泄漏报警系统，在典型的GIS室内变电站应用结构示意图如下图所示：其中，多个SF6气体和氧气体采集器安装在GIS室内气体易泄漏部分如检漏口、SF6充气嘴、法兰连接面等低位处，一般距地面5～10厘米。温湿度采集器安装在SF6气体和氧气体采集器工作环境相同或相近处。系统主机（壁挂式）安装在GIS室入口处，或需要的位置。广安SF6微水测试仪所有采集器通过0.75 mm2的四芯屏蔽电缆串联后再与主机连接。排风系统根据功率大小选用电缆。监控系统位于上位机，上位机一般位于主控室内。报警主机接线图十、售后服务1、本系统采取免维护设计理念，正常使用情况下不需要进行专门的维护。如出现工作不正常，只需断电后重新启动即可。如系统仍不能正常工作，请及时与本公司联系。2、本公司免费为用户安装、调试系统，以及培训现场操作人员。3、本公司免费为用户提供技术咨询和软件升级等服务。单位名称：青岛天正华意电气设备有限公司

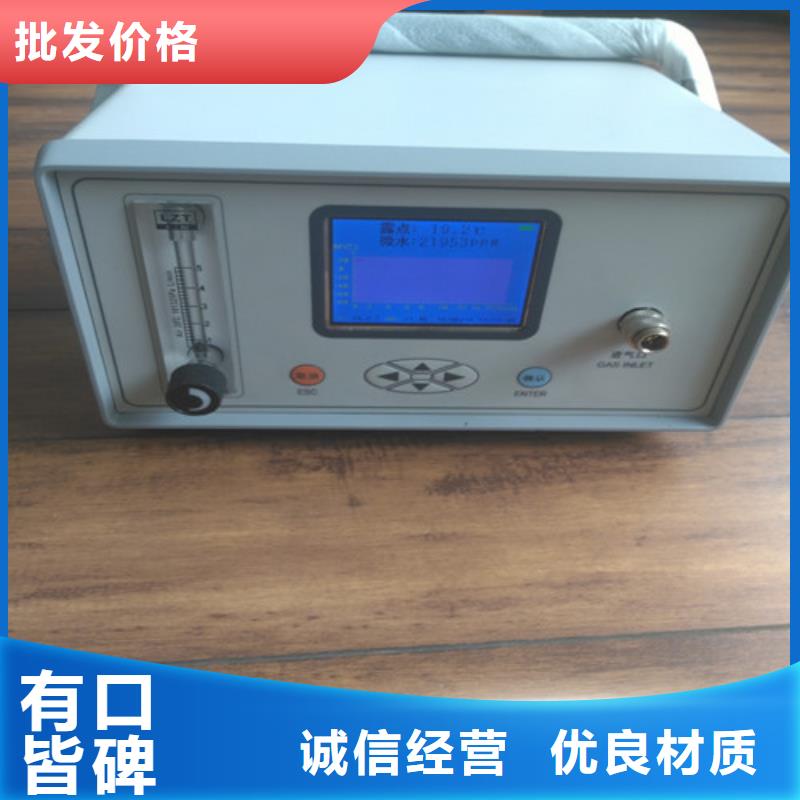

广安SF6微水测试仪一次充电可连续工作10小时以上。3.技术参数露点测量范围－60 ℃～＋20 ℃测量精度±1 ℃（－60 ℃～＋20 ℃）响应时间（＋20 ℃）63 ％需10秒90 ％需45秒（－60℃～＋20℃）63 ％需10秒90 ％需240秒（＋20℃～－60℃）进气压力0 ～ 1.0 Mpa流量＜ 1.00 L/min环境温度－40 ℃ ～ ＋60 ℃环境湿度0 ～ 100％ RH电源AC 100 ～ 240V 50Hz或 60Hz内置高容量锂离子充电电池电池性能充电时间：8个小时；使用时间10小时以上。工作温度－30 ℃ ～ ＋70 ℃尺寸280 × 140 × 300（mm）重量3.5 kg4.测 量4.1 连接SF6设备将测量管道上螺纹端与开关接头连接好，用扳手拧紧；关闭主机前面板上的流量调节阀；把测试管道上的快速接头一端插入分解物检测仪上的进气口；将排气管道连接到出气口；4.2、开机初始化打开仪器电源开关，仪器进入初始化自校验过程。4.3、检查电量使用内部电池供电时，右上角显示将显示电池电量，如果电量显示红色缺电标志时，请尽快充电后再继续使用。本仪器可以边充电边使用，但是充电时间将大幅延长4.4、开始测量?打开电源，仪器会自动初始化。完成自校验后自动进入测量状态。?确认仪器上的高精度调节阀处于关闭状态，将测试管道的快速插头 插入本仪器背部的进气口。?将测试管道的另一端连接待测设备的补气口（或测试口）。?此时打开综合测试仪前面板上的调节阀，然后调节气体流量。?次测量(sf6微水)需5～10分钟，其后每次测量需3～5分钟。?

<广安>天正华意电气设备有限公司
广安SF6气体泄漏监测与报警装置诚信立足

广安SF6微水测试仪SF6 综合测试仪是集 SF6湿度、SF6纯度、SF6 分解产物测试于一体，将原来要用三台仪器才能实现的功能，集中在一台仪器。一次现场测量，即可完成三项指标检测，大大节省了设备中的气体，同时减少用户的工作量，提高了工作效率。SF6 气体综合测试仪之所以有的性能，是因为全部采用了国外秀的传感器；湿度采用纯进口高精度湿度传感器、纯度采用带温度补偿的热导传感器，分解产物也是采用欧洲进口的传感器。彩色液晶显示，实时显示各种参数，全程触控，傻瓜式的操作，海量信息存储，内置充电电池，交直流两用。二、技术特点2.1. 自校准：传感器探头可自动校准零点，自动因零点、漂移而引入的系统误差，保证每次测量的准确性。2.2. 操作简便，超大触摸液晶屏，所见即所得式的简单操作2.3. 配备管路清洗装置，测试后自动清洗内部管路，提高测试速度和准确性2.4. 快速省气：开机进入测量状态后每SF6气隔露点测定时间为3 min左右。2.5. 自锁接头：采用德国原装进口自锁接头，可靠，无漏气。2.6. 数据存储：采用大容量设计，多可存储1000组测试数据。2.7. 显示清晰：7寸超大触摸液晶屏直接显示露点、微水（ppm）、SF6纯度、SO2、H2S、CO含量环境温度、环境湿度、时间及日期等内容。

<广安>天正华意电气设备有限公司

广安SF6微水测试仪保修和技术服务自设备之日起，提供产品的质保期为1年。设备出现故障而买方无法解决时，72小时响应并给予解决方案。技术文件：提供完整的相关技术文件与资料。技术文件包括图纸、说明书等。技术文件的形式和内容应尽量详细和易于理解，应能满足设计、安装维护技术人员的工作需要。说明书：设备的安装使用及维护有详细的说明书图纸资料。技术培训：对用户运行人员和维护人员进行一般维护工作的技术培训。在设备安装和调试过程中，公司安排有经验的工程技术人员提供安装调试指导等服务。提供安排需方到工厂技术培训，并应提供相关的中文培训教材和资料。设备终身维修。便携手持式，热传导检测原理，量程0-VOL（99.9％VOL），分辨率0.1％VOL，精度≤±3％F.S。采用2.4寸工业级彩屏，分辨率为320x240；PPM、％VOL、mg/m3三种浓度单位可自由切换?，响应速度快，稳定性、重复性好、灵敏度高，线性误差小，内置气体采样泵，开机后可主动吸收气体，带储存、导出功能，进口高精度传感器。传感器多达6级目标点校准功能，测量的准确性和线性测量结果更。

广安SF6气体泄漏监测与报警装置诚信立足

广安SF6微水测试仪内置超大容量可充锂电池，一次充电可连续工作10小时以上。3.技术参数纯度 测量范围 0％~测量精度 ±0.5％测量时间 ＜2分钟。露点 测量范围 －80 ℃～＋20 ℃测量精度 ±0.5℃（－80℃～－60℃）响应时间（＋20℃） 63％需5秒，90％需45秒（－60℃～＋20℃）63％需10秒，90％需240秒（＋20℃～－60℃）H2S 测量范围 0~200ppm小检知量 ≤0.1ppm准确度 ±0.5％稳定性 0~200ppm重复性 ≤2％SO2 测量范围 0～200ppm小检知量 ≤0.1ppm准确度 ±0.5％稳定性 0～200ppm重复性 ≤2％CO测量范围 0~1000ppm小检知量 ≤1ppm准确度 ±0.5％稳定性 0～1000ppm重复性 ≤2％环境温度 －40℃～＋60℃环境湿度 0～100％ RH电源 AC 100～240V 50/60Hz内置充电电池电池性能 充电时间：10个小时；使用时间12小时以上。工作温度 －30℃～＋70℃尺寸 250×230×300 mm重量 6.8公斤4.测 量4.1 连接SF6设备将测量管道上螺纹端与开关接头连接好，用扳手拧紧；关闭主机前面板上的流量调节阀；把测试管道上的快速接头一端插入分解物检测仪上的进气口；将排气管道连接到出气口；4.2、开机初始化打开仪器电源开关，仪器进入初始化自校验过程。4.3、检查电量使用内部电池供电时，右上角显示将显示电池电量，如果电量显示红色缺电标志时，请尽快充电后再继续使用。本仪器可以边充电边使用，但是充电时间将大幅延长4.4、开始测量?打开电源，仪器会自动初始化。完成自校验后自动进入测量状态。?

<广安>天正华意电气设备有限公司

广安SF6微水测试仪敬 告注 意1.功能简介本公司生产的智能露点仪采用原装进口检测器和微处理机技术，具有超大彩色电容触摸屏显示直观，操作简单。具备自检﹑自修正等功能；可直接测量并转换成常压露点和水份（ppm）。仪器的主要零部件均为原装进口，具有防冷凝、抗灰尘颗粒、不受油气、大多数化学气体以及流量的影响。本仪器还对露点传感器进行精密的补偿校正，使露点测量准确度优于同类产品。适用于对空气、氮气、氢气、氩气等气体中的微量水份浓度等的连续性监测。2.产品特点?自校准：传感器探头可自动校准零点，自动因零点、漂移而引入的系统误差，保证每次测量的准确性。?操作简便，超大触摸液晶屏，所见即所得式的简单操作。?快速省气：开机进入测量状态后每次露点测定时间为3 min左右。?自锁接头：采用原装进口自锁接头，可靠，无漏气。?数据存储：采用大容量设计，多可存储1000组测试数据。?显示清晰：5英寸超大高清触摸液晶屏直接显示露点、微水（ppm）、环境温度、环境湿度等参数及日期等相关内容。?内置USB接口，可直接连接上位机导出数据，方便进行数据分析。 ?内置超大容量可充锂电池

<广安>天正华意电气设备有限公司
广安SF6气体泄漏监测与报警装置诚信立足

广安SF6微水测试仪气体综合分析仪可将湿度（露点）、 纯度、分解产物测量于一体，将原来要用几台仪器才能实现的功能，集中在一台仪器。一次现场测量，多完成三项指标检测，大大节省设备中的气体，一次测量节省2/3气体用量，同时减少用户的工作量，提高了工作效率。仪器也可以将湿度（露点）、 纯度、分解产物组合搭配，或测量其中任一项参数。该仪器采用彩色液晶中文显示，仿Windows操作界面，实时显示各种参数，全智能化操作，海量信息存储，内置充电电池，交直流两用。二、主要特点可将分解产物、纯度测量于一体。一次测量，可完成多项指标检测。全进口精密传感器，露点测量自动零点校准，抗油污，防漂移。电子流量显示电量显示。支持文件系统，测量数据存储、打印。仪器自诊断功能，智能电量显示。支持数据通讯。长期稳定，可靠，重复性高。测量范围宽，精度高，响应迅速。体积小、智能化，功能齐全。具有数据快速存储及查询功能。交直流两用，内置可充电锂电池，可连续工作数小时。探头在结露、特殊污染、油气和大多数化学环境中不受影响。采用的保护气室，加快测量速度。三、技术指标SF6露点（可选）测量范围-80℃～＋20℃精　度±0.5℃分 辨 率露点0.1℃或0.1ppm重复性±0.4℃响应时间63％[90％] ＋20～-20℃ Td 5s[45s]-20～-60℃ Td 10s[240s]SF6纯度（可选）测量范围0～精　度±0.3％SF6分解物（可选）测量范围H2S：1～200ppm（可选）SO2：1～100ppm（可选）HF： 0～10ppm（可选）CO: 0-1000ppm（可选）灵敏度0.1ppm响应时间90％， 15s取　　样内置稳压阀、过滤器、电子流量计工作电源交直流两用，内置大容量充电电池，充满后可连续工作数小时通信接口USB 重量约5kg

广安SF6微水测试仪气体综合分析仪可将湿度（露点）、 纯度、分解产物测量于一体，将原来要用几台仪器才能实现的功能，集中在一台仪器。一次现场测量，多完成三项指标检测，大大节省设备中的气体，一次测量节省2/3气体用量，同时减少用户的工作量，提高了工作效率。仪器也可以将湿度（露点）、 纯度、分解产物组合搭配，或测量其中任一项参数。该仪器采用彩色液晶中文显示，仿Windows操作界面，实时显示各种参数，全智能化操作，海量信息存储，内置充电电池，交直流两用。二、主要特点可将分解产物、纯度测量于一体。一次测量，可完成多项指标检测。全进口精密传感器，露点测量自动零点校准，抗油污，防漂移。电子流量显示电量显示。支持文件系统，测量数据存储、打印。仪器自诊断功能，智能电量显示。支持数据通讯。长期稳定，可靠，重复性高。测量范围宽，精度高，响应迅速。体积小、智能化，功能齐全。具有数据快速存储及查询功能。交直流两用，内置可充电锂电池，可连续工作数小时。探头在结露、特殊污染、油气和大多数化学环境中不受影响。采用的保护气室，加快测量速度。三、技术指标SF6露点（可选）测量范围-80℃～＋20℃精　度±0.5℃分 辨 率露点0.1℃或0.1ppm重复性±0.4℃响应时间63％[90％] ＋20～-20℃ Td 5s[45s]-20～-60℃ Td 10s[240s]SF6纯度（可选）测量范围0～精　度±0.3％SF6分解物（可选）测量范围H2S：1～200ppm（可选）SO2：1～100ppm（可选）HF： 0～10ppm（可选）CO: 0-1000ppm（可选）灵敏度0.1ppm响应时间90％， 15s取　　样内置稳压阀、过滤器、电子流量计工作电源交直流两用，内置大容量充电电池，充满后可连续工作数小时通信接口USB 重量约5kg

广安SF6气体泄漏监测与报警装置诚信立足

广安SF6微水测试仪本仪器可以边充电边使用，但是充电时间将大幅延长4.4、开始测量1）打开仪器电源，仪器会自动初始化。完成自校验后自动进入测量状态。2）确认仪器上的高精度调节阀处于关闭状态，将测试管道的快速插头插入本仪器背部的进气口。3）将测试管道的另一端连接待测设备的补气口（或测试口）。4）此时打开综合测试仪前面板上的调节阀，然后调节气体流量。次测量(sf6微水)时间需要5～10分钟，其后每次测量需要3～5分钟。当单独测量SF6露点时把流量调节到0.5 SLM(每分钟标准升)左右。当测量SF6纯度、H2S、SO2 、CO含量时应将流量调节到0.2 SLM(每分钟标准升)左右。4.5、存储数据设备测量数据稳定后，可以将数据保存下来，按屏幕上“菜单”文字，调出主菜单界面，选择“打印数据”，可以将当前测试的数据打印出来，选择“保存数据”。可以进入数据保存界面，按红色“配置”按钮可以输入测试编号，确认无误后可以按右下角的“保存数据”，将当前数据保存到仪器内部。仪器多可以保存1000条数据。4.6、查看数据主菜单界面选择“查看记录”功能。进入历史记录查看界面，按下方的“↑”和“↓”箭头，可以上翻、下翻记录，按右下键打印按钮，可以打印当前查看的历史记录。4.7、删除数据主菜单界面选择“删除数据”功能，进入删除数据界面。

---
