广安绝缘鞋手套耐压装置要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其他产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害：使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。

<广安>天正华意电气设备有限公司 工具耐压试验装置广安

广安绝缘鞋手套耐压装置感谢您对本公司的信赖，选用绝缘靴手套耐压试验装置。本使用说明书叙述了试验装置的安装，运行，维护，保养及检查等。在使用前，一定要认真阅读本使用说明书。并请在熟悉产品的注意事项后使用。为叙述方便，在本说明书中，绝缘靴手套耐压试验装置简称为试验台二．注意事项■拿到产品时确认：·损坏或缺少零部件的试验台切勿安装。■安装：·搬运时，请托住机体，防止机体落下压脚。·移动时，请松开机体下万向轮的刹车。·移动到指定位置后，请按下机体下万向轮的刹车，防止其自由移动。■接线：·接线前，请确认总电源处于OFF状态。·请电气工程人员接线作业。·接地端子请一定要可靠接地，以防发生人身事故。· 请确认现场的电压与试验台的额定电压是否一致。（额定电压：220V50HZ）■运行：·因试验台采用交流高压进行试验，测试人员必须有高压设备的使用经验。·确认所有接线完成后，再接通总电源。·试验时，测试人员请在离机体三米外进行遥控操作，应集中精力，注意，切勿靠近机体。·一组试验完成或试件中途发生异常时，请断开控制电源后更换试件。·不要把水洒到绝缘板上，如不慎有水洒出，应立即停止试验，将水吸干，并检查机体里是否有水？·请勿随意变更电压表、电流表及定时器的设定。本试验台在出厂前已进行了适当的设定。■保养检查：·切断主电源后，才可以进行检查保养。·请勿触摸试验台的电源端子。·保养检查后，请盖好电源端子保护盖。·非专业人员，请勿进行保养检查和部件更换工作。·不要进行自行改造，用于其他用途。

<广安>天正华意电气设备有限公司 工具耐压试验装置广安

广安绝缘鞋手套耐压装置使用前■确认产品：·按照产品装箱清单对照检查，看是否缺少零部件。·看一看是否有破损的地方。·螺丝等紧固部分是否松动。■安装场所确认：·试验台的外形尺寸为1200MM＊500MM＊1250MM安装场所必须有足够的面积。·周围温度为-10～40℃。湿度：≤80％RH·安装场所能提供220V12A的工作电源及接地端。·请安装在无油雾，无尘埃的清洁场所。·请勿安装在木材等易燃物上。·安装场所不得有金属粉末和有害气体。·请安装在振动少，盐分少的地方。·请勿安装在阳光直射的地方。四、安装接线■安装接线原则上由本公司专业人员完成。■安装接线按以下步骤进行：二将两根绝缘管套在机体两方白锈钢的圆孔内。二将高压绝缘线穿过干变上方绝缘管里。上方套上白锈钢固定座。用ф8螺丝固定在方管上。二将六根短导电杆分别穿过方电导管，分别用星型把手固定好。二将六只绝缘靴容器放到绝缘板的相应位置，注意与底部的导电钢片相接触。二将地线接到机体侧面的接地端子上。二将电源线插入防水插座中，注意插头插座的配合。■安装接线结束后，请仔细检查一下：·安装是否牢固?·接线是否正确？·是否有工具或杂物在机体中？

<广安>天正华意电气设备有限公司
工具耐压试验装置广安 <广安>天正华意电气设备有限公司

广安绝缘鞋手套耐压装置技术参数额定输出电压：50kV额定容量： 5kVA输出电压量程：50.0 kV（250V）电压测量误差：＜±（0.5％U＋0.02％Umax）其中U为示值，Umax为量程上限值输入电流量程：25.0A电流测量误差：＜±（0.5％I＋0.02％Imax）其中I为示值，Imax为量程上限值泄漏电流量程：25.00mA泄漏电流测量误差：±（1.0％I＋1个字）其中I为示值泄漏电流分辨率：0.01 mA数显计时：10~990 S2.设备组成 2.1 全自动绝缘靴（手套）测试装 高压泄流测控仪 1套2.3 试验变压器套3.面板布置3.1仪器面板布置3.2测试仪按键功能说明液晶屏下方电位器可调节液晶屏的对比度。液晶屏右侧的操作键“∧”“∨”键及“＜”“ ＞ ”键可分别用来选择菜单和增减选择量，“确认”键用来确认所选项目、启动等工作，“退出”键用来停止试验、返回上一级菜单。“急停”键用于特殊情况下紧急停止试验，“升压”“降压”键用来手动调节升压、降压。3.3试验接线测试仪电源输入端子接交流220V电源，0 ~ 250V电源输出接试验变压器一次输入，测量输入接试验变压器测量线圈；试验变压器高压输出接高压泄流测控仪高压输入；测试仪、试验变压器、高压泄流测控仪接地点均接地。注意：红外数据通讯端口之间夹角不大于30度，两个端口间距离不超过6m。4.操作说明4.1开机打开高压泄流测控仪电源开关。接通CZ7004绝缘靴手套测试主机的220V试验电源，打开测试仪左下脚电源开关，液晶屏显示开机画面，警示灯绿灯亮。屏幕右上角显示红外通讯状态，以动画显示，如看不到动画显示，请检查高压泄流测控仪是否开机，红外数据通讯端口是否对正。

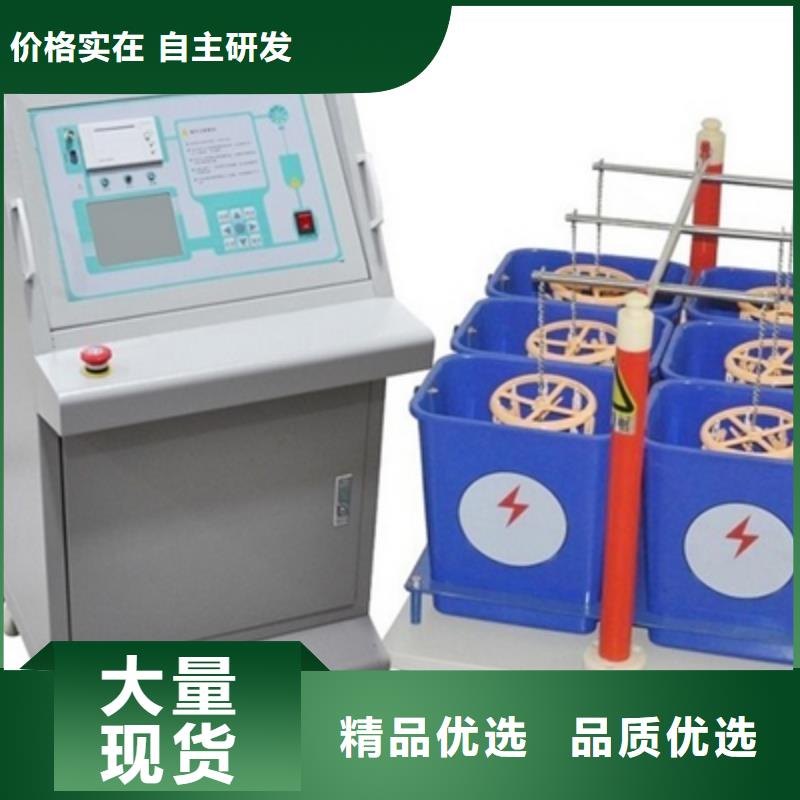

广安绝缘鞋手套耐压装置试验台介绍■整体介绍：·绝缘工器具试验台是用于试验绝缘靴、绝缘手套专业测试设备。它符合电力公司《电力工器具性试验规程》（国电发DL/T 1476-2015）要求。·试验台由机体、遥控器和干式变压器、仪器箱、试验容器等几部分组成。试件容器采用不锈钢制作，结构合理，外型美观；机体采用静电喷涂，防潮防腐；采用遥控器进行远程操作，高低压分离，可靠，技术含量高。·本试验台具有自动化程度高，测试精度高，控制功能强大，且操作简便，可靠。应用本系统将极大地提高检测工作效率。·绝缘工器具试验台广泛适用于供电、发电等电力企业，按《规程》要求对绝缘靴、绝缘手套等进行智能化绝缘性能性试验。■试件容器介绍：·试件容器有两类：六只盘状的容器用于测试绝缘靴；六只桶装的容器用于测试绝缘手套。结构合理，外型美观。■遥控器介绍：·遥控器上有一个指示灯和四个按键。·指示灯发出红光表示有按键按下，如红光暗，表示遥控器电池欠压。·四个按键上分别标有数字A，B，C，D.它们的功能分别是：按下“A”，表示升高压。按下“B”，表示降高压.按下“C”，表示计时开始。按下“D”，表示紧急停止。简称为“A升B降C计D停”。■机体介绍：·机体里分为主回路，遥控回路，控制回路，电源端子和控制端子五大部分。·机体上为试件容器摆放位置和高压导入部分。·机体左侧为总电源插座和接地端子；·机体正面为显示和控制部分。排为六只电流表，分别对应显示六只试件的电流。单位是mA.第二排个是红色旋钮，它是控制电源开关。按下时接通控制电源，按箭头方向旋转它，为断开控制电源。第二个是黑色旋钮，它是控制绝缘靴和绝缘手套电压等级转换保护。

<广安>天正华意电气设备有限公司 工具耐压试验装置广安
工具耐压试验装置广安 <广安>天正华意电气设备有限公司

广安绝缘鞋手套耐压装置试运行■本试验台具有以下功能：1、被测试件的泄漏电流值及试验时间可人工设定；2、可遥控升高测试电压或降低测试电压，也可遥控停止；3、测试过程结束后，自动完成降压过程；4、具有过电压保护功能；5、采用遥控自动化操作，高低压分离，可靠；6、采用不锈钢专用容器，可同时检测1-6个靴手套试件；7、具有低压侧和高压侧双过流保护功能；8、具有不合格试件指示功能；■接好地线和总电源后，将六根导电杆全部取下，开始试运行：1、按下控制电源旋钮，接通控制电源。2、操作人员离开机体，用遥控器进行操作。先按下“A”键，看高压表的数值是否增大？再按下“B”键，看高压表的数值是否减少？如正常，一直按下“A”键，进行升压，升到一定值时（如8KV）松开“A”键，按下“C”键，此时定时器开始工作，当测试时间到达后，试验台开始自动将电压降到零。证明试验台工作正常。3、再一直按下“A”键，进行升压，当升到保护电压值上限时，设备停止升压。3、在一只盘状容器中加入一半水，放在一号工位，注意底部和绝缘板上的螺丝接触好。将一根导电杆穿过导电方管，拧动星形把手，调节导电杆的位置，使导电杆和盘状容器中的水相接触。按下控制电源旋钮，接通控制电源。4、操作人员离开机体，用遥控器进行操作。先按下“A”键，此时高压表的数值在增大，一号电流表的数值也在增大。一直按下“A”键，进行升压，当一号电流表的数值升到保护电流值时，主回路断开，闪光报警灯亮，一号工位的指示灯J1也亮。证明一号工位过电流保护正常。此时试验台自动降压，待零位指示灯亮按箭头方向旋转控制电源旋钮，断开控制电源。5、同样分别对2至6号工位进行过电流保护测试。6、在测试过程中，按下“D”键，主回路都会断开，闪光报警灯亮，此时试验台自动降压，待零位指示灯亮后，断开控制电源。

广安绝缘鞋手套耐压装置试件连接固定后，就可以进行单片机操作试验。自动方式操作方法与步骤如下：1.扳上墙面电源总开，对电器柜进行供电。2..按下控制柜电源开关，按下电机启动按钮，油泵电机运转，显示屏出现欢迎您使用本设备！服务号 3.进入测试操作。按测试键，显示屏出现传感器1传感器2共同测量4.用方向键（↑）（↓）选择所用传感器1并按确认键确认，显示屏出现1＃大腰带2＃小腰带3＃脚扣4＃升降板5＃绳6＃竹木梯7＃5.用方向键（↑）（↓）选择试验项目并按确认键，如进行大腰带测试，显示屏出现：名称：1＃大腰带 标准力：2.205kN时间:05:00 当前力:CH1＝0.022kNN分钟 同时控制面板上上升（红灯）亮，液压系统进入快升，测试开始。6.随着测试进行，显示屏的当前力不断上升，当达到标准力2/3左右值时，系统自动由快升转为慢升。7.再经过少许时间直至当前力达到标准力值时，此时载荷保持时间进入倒计时。随后系统会根据当前力的大小自动保持并达到标准力值（通常当前力为标准力的1—1.01倍的范围内）。其间系统当前力为标准力时，自动加载（1％标准力内）、自动停加，经多次反复直到完成载荷时间的测试。8.系统从加载到完成试验过程中，测试受力图同时动态进行，显示直观明了。9.测试完毕，系统自动快退，液压装置下降一段距离后自动停止。10.如需打印，则按打印键。打印出测试报告：例如：测试报告名称：1大腰带标准力：2.205 kN 时间:05:00当前力:CH1＝2.210 kN 测试结论：测试日期:2020—03—23测试结论由操作者结合外观测试等情况判断，同时签名。11.按复位键后回到初始画面。如做同样的测试项目则选择上述自动方式的第4—第11条进行操作。如改做其它项目则选择自动方式的第3—第11条进行操作。15、试验结束，先向右拧转控制柜电源（即断开）。再关闭墙面电源总开关。

<广安>天正华意电气设备有限公司
工具耐压试验装置广安 <广安>天正华意电气设备有限公司

广安绝缘鞋手套耐压装置系列试验机｛（电力工器具力学性能试验机）（其中100KN、200KN、300kN和500kN为卧式）｝符合电力公司《电力工器具性试验规程》（国电发「2002」777号）要求。采用了VC程序设计系统和进口液压系统（泵站）使设备加力平稳、运行更稳定无过冲现象、保压性能更高；vc6.0设计整套自动控制程序，试验过程中显示受力曲线，可自动调整系数使数据更准确；自动形成检测报告，有峰值保持功能，可记录下试品的断裂力，打印检测结果并保存；微机操作帽冲击锤自动脱落，数据库自动保存历史记录的检测结果。还可以任意设定力值，保压时间，试验名称，送检单位及检验单位名称（详见检验报告范本），根据设定力值可作其它软、硬材质的拉压力试验。广泛适用于电力、邮电、建筑等行业的、登高工具等力学实验。二、产品性能：特点(一)控制系统1、采用了VC程序设计系统和进口液压系统2、vc6.0设计整套自动控制程序，试验过程中显示受力曲线，自动形成试验报告。3、自动调整系数使数据更准确4、打印检测结果并可以保存5、微机操作帽冲击锤自动脱落6、数据库自动保存历史记录的检测结果。7、有峰值保持功能，可记录下试品的断裂力8、还可以任意设定力值，保压时间，式品名称，送检单位及检验单位名称9、本机拉、压力测试机，能动态的显示拉、压力的受力曲线。10、加载平稳，无过冲现象，可切换手动/自动操作，使操作更方便、试验更准确。11、计算机根据设定力值和保压时间、自动加载，保压、卸载。12、具有保压功能，保压时间可任意设定。在保压段，当工件力值下跌后，自动补力13、计算机根据设定力值和保压时间可自动加载，保压、卸载。（二）卧式试验台1、试验尾部试验连接端采用滑动板，试验时可根据试品的需要将滑动连接板，移动到所需的位置，安装试品时不需要连接其它附件2、整机采用卧式落地方式，操作省力，试品安装进出方便。3、适用于测试较长、测力直较大的工器具试验。4、具有护网结构，能够直观的看到式品受力过程。。

<广安>天正华意电气设备有限公司 工具耐压试验装置广安

广安绝缘鞋手套耐压装置按键使用方法功能键——在测量状态下，按一下“功能”键，然后按“功能”键进入参数设置状态，通过“移位键”、“减少键”和“增加键”，可改变当前参数的设定值。移位键——在参数设置状态下，每按一下该键，设定值右移一位，被选定的位反白显示。当移到末位时，再按移位键，将回到首位，如此循环。减少键——在参数设置状态下，每按一下该键，设定值将自动 减1，当减到0时，再按减少键，将回到9，如此循环。该键只能改变反白显示的位。增加键——在参数设置状态下，每按一下该键，设定值将自动加1，当增加到9时，再按增加键，将回到0如此循环。该键只能改变反白显示的位。七、参数设定说明 (请注意参数设定范围)显 示 设定范围 说 明目标电压 0 ～ 50.0 kV 用于设定高压侧工作电压，当高压侧电压接近此设定值时，自动起动计时功能时间设定 0 ～ 120 S 用于设定工作时间，当计时时间到达此设定值时，表示试验结束，系统自动降压过流设定 0 ～ 20.0 mA 用于设定泄漏电流保护值八、参数设定方法注：以下参数根据用户被试品的要求进行设定开机状态：此时操作员设置好所需参数以后就可按开始测试按操作键盘“功能”键进入[目标电压]设定按操作键盘“功能”键进入[时间设定]按操作键盘“功能”键进入[过流设定]按操作键盘“功能”键进入返回工作界面，同时系统自动保存所设置的数据。此时就可进行升压测试

<广安>天正华意电气设备有限公司 工具耐压试验装置广安 工具耐压试验装置广安 <广安>天正华意电气设备有限公司

广安绝缘鞋手套耐压装置按键使用方法功能键——在测量状态下，按一下“功能”键，然后按“功能”键进入参数设置状态，通过“移位键”、“减少键”和“增加键”，可改变当前参数的设定值。移位键——在参数设置状态下，每按一下该键，设定值右移一位，被选定的位反白显示。当移到末位时，再按移位键，将回到首位，如此循环。减少键——在参数设置状态下，每按一下该键，设定值将自动 减1，当减到0时，再按减少键，将回到9，如此循环。该键只能改变反白显示的位。增加键——在参数设置状态下，每按一下该键，设定值将自动加1，当增加到9时，再按增加键，将回到0如此循环。该键只能改变反白显示的位。七、参数设定说明 (请注意参数设定范围)显 示 设定范围 说 明目标电压 0 ～ 50.0 kV 用于设定高压侧工作电压，当高压侧电压接近此设定值时，自动起动计时功能时间设定 0 ～ 120 S 用于设定工作时间，当计时时间到达此设定值时，表示试验结束，系统自动降压过流设定 0 ～ 20.0 mA 用于设定泄漏电流保护值八、参数设定方法注：以下参数根据用户被试品的要求进行设定开机状态：此时操作员设置好所需参数以后就可按开始测试按操作键盘“功能”键进入[目标电压]设定按操作键盘“功能”键进入[时间设定]按操作键盘“功能”键进入[过流设定]按操作键盘“功能”键进入返回工作界面，同时系统自动保存所设置的数据。此时就可进行升压测试

广安绝缘鞋手套耐压装置全自动绝缘靴（手套）测试装置是电力系统操作和检修必备的防护用具，DL408《电业工作规程》规定了绝缘靴及绝缘手套等常用工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。仪器采用多路高压泄流测量和红外数据通讯技术，实现了测量高压泄漏电流的目的。通过本技术的应用，测试仪与高压系统完全隔离，不仅可以测量多路高压泄漏电流，而且确保了试验人员的人身。为了提高工作效率，一次可以同时进行8只试品的试验，为避免重复试验，采用高压分断，试验过程中可以将击穿的试品脱离高压试验系统，没有击穿的试品继续试验直到完成试验。1.主要功能与技术参数1.1主要功能2.1.1同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。2.1.2采用大屏幕液晶全汉字显示，显示信息量大，一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。2.1.3可测量试验电压、试验变压器一次电流等参数。2.1.4采用红外通讯，使操作台与高压系统彻底隔离，确保试验人员。2.1.5全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，升至预定电压开始计时并保持试验电压，时间到自动降压至零并断电，同时显示各试品泄漏电流并自动保存试验结果。2.1.6具有专用接地容器，便于操作。2.1.7每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。2.1.8具有过压、过流保护功能。2.1.9具有高压危险警示灯显示。2.1.10可保存60组试验数据及结果，随时查阅。2.1.11实时日历时钟功能。

<广安>天正华意电气设备有限公司

广安绝缘鞋手套耐压装置绝缘靴试验方法16.1 常用绝缘靴试验绝缘靴性试验的电压是15kV，保持1分钟，泄漏电流不大于7.5mA者为合格。该7.5mA判定值是固定的。放好绝缘靴后请直接按操作界面进行试验。16.2 其它试验其它试验时，试验方法同上，仅在电压和泄漏电流两个参数上有区别：试验电压可根据用户需要自定，保持1分钟，泄漏电流机器设定不大于10mA者为合格，用户可根据具体情况自行判定（或参照附录的国标）。十七、绝缘手套试验方法17.1 低压型绝缘手套试验：低压型绝缘手套性试验的电压是2.5kV，保持1分钟，泄漏电流不大于2.5mA者为合格。该2.5mA判定值是固定的 默认的值是2.5mA。安装试件后直接按试验机上的操作界面试验。17.2 高压型绝缘手套试验该试验的方法同7.1，仅在电压和泄漏电流两个参数上有区别：高压型绝缘手套性试验的电压是8kV，保持1分钟，泄漏电流不大于9mA者为合格。十八、常见故障及其排除序号故障描述故障排除方法1打开测量装置后，信号发送指示灯不亮或常亮电池电压太低，应及时充电；重新开机，使其进行上电复位。测量装置充电时充电指示灯不亮 检查电源插座里的保险丝是否烧毁操作箱打开电源后无反应检查电源插座里的保险丝是否烧毁5 试验机上电流表不显示电流表背后的插头或测控箱背后的供电插头松脱使用中测试数据明显不合理接地不良会引起仪器数据严重波动。应刮净地点上的油漆和锈蚀，务必保证0电阻接地！如果测量接地试品，试品地和仪器应共地连接，保持地电位一致。空气湿度过大空气湿度大会产生比较大的电晕，在不击穿的情况下可以正常试验8无线传输信号不正常如果试验过程中高压测试电流远大于低压测试电流，或相反，请检查无线传输

<广安>天正华意电气设备有限公司
工具耐压试验装置广安 <广安>天正华意电气设备有限公司

广安绝缘鞋手套耐压装置使用前■确认产品：·按照产品装箱清单对照检查，看是否缺少零部件。·看一看是否有破损的地方。·螺丝等紧固部分是否松动。■安装场所确认：·试验台的外形尺寸为1200MM＊500MM＊1250MM安装场所必须有足够的面积。·周围温度为-10～40℃。湿度：≤80％RH·安装场所能提供220V12A的工作电源及接地端。·请安装在无油雾，无尘埃的清洁场所。·请勿安装在木材等易燃物上。·安装场所不得有金属粉末和有害气体。·请安装在振动少，盐分少的地方。·请勿安装在阳光直射的地方。四、安装接线■安装接线原则上由本公司专业人员完成。■安装接线按以下步骤进行：二将两根绝缘管套在机体两方白锈钢的圆孔内。二将高压绝缘线穿过干变上方绝缘管里。上方套上白锈钢固定座。用ф8螺丝固定在方管上。二将六根短导电杆分别穿过方电导管，分别用星型把手固定好。二将六只绝缘靴容器放到绝缘板的相应位置，注意与底部的导电钢片相接触。二将地线接到机体侧面的接地端子上。二将电源线插入防水插座中，注意插头插座的配合。■安装接线结束后，请仔细检查一下：·安装是否牢固?·接线是否正确？·是否有工具或杂物在机体中？

<广安>天正华意电气设备有限公司 工具耐压试验装置广安
<广安>天正华意电气设备有限公司

广安绝缘鞋手套耐压装置使用前■确认产品：·按照产品装箱清单对照检查，看是否缺少零部件。·看一看是否有破损的地方。·螺丝等紧固部分是否松动。■安装场所确认：·试验台的外形尺寸为1200MM＊500MM＊1250MM安装场所必须有足够的面积。·周围温度为-10～40℃。湿度：≤80％RH·安装场所能提供220V12A的工作电源及接地端。·请安装在无油雾，无尘埃的清洁场所。·请勿安装在木材等易燃物上。·安装场所不得有金属粉末和有害气体。·请安装在振动少，盐分少的地方。·请勿安装在阳光直射的地方。四、安装接线■安装接线原则上由本公司专业人员完成。■安装接线按以下步骤进行：二将两根绝缘管套在机体两方白锈钢的圆孔内。二将高压绝缘线穿过干变上方绝缘管里。上方套上白锈钢固定座。用ф8螺丝固定在方管上。二将六根短导电杆分别穿过方电导管，分别用星型把手固定好。二将六只绝缘靴容器放到绝缘板的相应位置，注意与底部的导电钢片相接触。二将地线接到机体侧面的接地端子上。二将电源线插入防水插座中，注意插头插座的配合。■安装接线结束后，请仔细检查一下：·安装是否牢固?·接线是否正确？·是否有工具或杂物在机体中？

工具耐压试验装置广安

广安绝缘鞋手套耐压装置微型打印机在选择打印操作的前提下，打印名称、标准力、载荷试验时间、当前力、测试结论、测试日期及受力图等参数和图形。2、液晶显示器进行人机对话，显示程序流程，设置参数，时间。3、键盘进行程序控制操作，各键的作用如下：A.方向键（↑）（↓）（←）（→）键（↑）（↓）上下键和（←）（→）左右键配合显示屏上的光标可以进行数值更改和菜单选择。数值更改时（←）（→）分别用于将光标向高或低位移动；（↑）（↓）用于数值的增减。在菜单选择时，它们用于光标移动到所选位置处。B.功能键共有六个功能键，它们为测试、校准、确认、设置、复位及打印键。具体作用：a.测试键进行项目测试1＃大腰带2＃小腰带3＃脚扣传感器一 4＃升降板5＃腰绳6＃竹木梯7＃1＃帽测试 传感器二 2＃3＃CH1：共同测量 CH2b.校准键校准各传感器零点、满度及系统时钟c.确认键对各种项目、校准内容、设置情况等进行系统确认d.设置键设置各种项目的标准力值、载荷试验时间e.复位键任何时间按此键都强制回到初始状态，也可用于紧急停止操作f.打印键打印出当前试验报告（含图形，帽试验无图形）

<广安>天正华意电气设备有限公司 工具耐压试验装置广安

广安绝缘鞋手套耐压装置操作示例下面以管理员测试为例，说明测试过程（测试过程中，除系统维护由管理员实现外，其他操作过程管理员和检验员一样）：双击测力机控制系统图标，进入系统界面；点击“登录”按钮，进入登录界面；从用户名中选“管理员”，在密码区键入密码“ANQ999”；(操作员密码：ANQ)进入标准测力机控制系统界面后，点击系统维护，然后占击送检单位，增加试件的送检单位名称，点击确定后退出；点击通道2的试件编号，填入试件编号“10”（通道2的编号为10—20）填入试件名称“葫芦”，填入额定值“10KN”， 点击确定后退出；其余编号相同操作；测试单位：设定本设备的使用单位；点击“退出”后回到主界面； 注意：系统维护在次设定后再次登录一般无须设定。 从送检单位中选择送检单位名称；通道选择：选取“2通道”；选择试件编号“11”，试件名称“葫芦”及额定力值“10”自动显示；上限调整：选择“105”，如果液压过冲，选择量可小点；下限调态：选择“95”保持时间：选取“300”按下校准键，校准键变红色，显示出当前零点值选择自动测试，按下测试，系统则自动工作。油缸快进，此时快进键变为红色，工作状态图标转动，通讯状态为绿色，当前力值逐渐升高，显示出受力红色曲线，当受力值达到额定力值的60％时，油缸慢进。当达到额定力值的上限时，油缸进入保持状态，保持键变为红色，剩余时间从当前力值达到额定力值的下限时开始开始倒计时；当前力值达到下限时，油缸慢进补力，当剩余时间为零时，油缸快退，松开被测试件。在测试过程中按下复位键，则系统进入初始状态。按下测试报告，则打印出试件的测试报告。注意： 在选用2通道做大拉力试验时，如拉力不再升高，需调高液压。如在自动控制与手动控制选择时，选择手动控制，则在按下测试后，按下快进、慢进、快退、保持键时，油缸实现相对应的功能，此时应注意力值的变化，以防拉力过大，损坏传感器发生危险情况。
